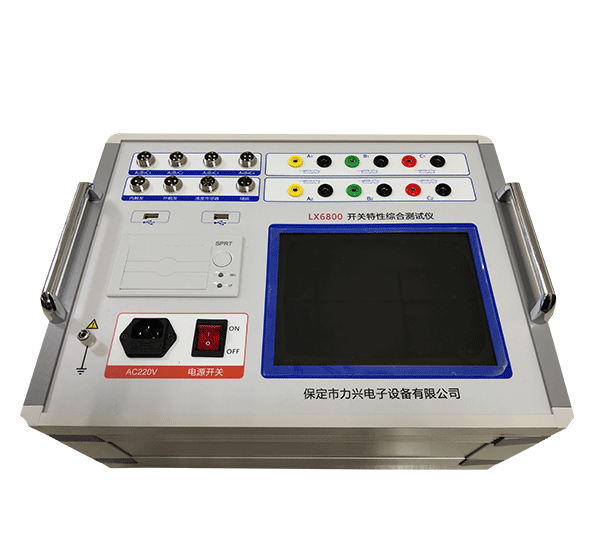

LX6800高压开关特性综合测试仪

LX6800 高压开关综合特性测试仪为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行
详细介绍

LX6800 高压开关综合特性测试仪为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

功能介绍

8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。

高速热敏打印机,方便现场打印测试数据。

机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC20~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

开关动作一次,得到所有数据及图形。

主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。

配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。

同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。

内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。

内部抗干扰电路可满足800KV变电站内可靠使用。


性能参数

时间测量

12 固有分闸(合闸)时间

分闸(合闸)相内不同期

分闸(合闸)相间不同期

合闸(分闸)弹跳时间(弹跳次数)

测试范围:0.01ms~20s,分辨率:0.01ms,



测试范围:20s~200s,分辨率:0.1ms,



200ms以内准确率:(0.05%t±0.1)ms




合闸电阻测量

3路固有分闸(合闸)时间

分闸(合闸)相内不同期

分闸(合闸)相间不同期

合闸电阻投入时间、电阻值


测量范围

3010KΩ

分辨率0.

准确度:1%±2个字

重合闸测量

合分、分合、分合分

速度测量

刚分(刚合)

速度

指定时间段(行程段或角度段)

平均速度

测速范围



1mm传感器  0.0125.00m/s

0.1mm传感器 0.00120.0m/s

360°角度传感器 1周波/ 0.25°

行程测量



动触头行程(行程)

接触行程(开距

超行程

过冲行程弹行程

行程传感器

直线传感器:50mm测量范围:0-50mm分辨率:0.1mm

加速度传感器测量范围:0-600mm,分辨率:0.1mm

 360线传感器:360о量范围:0-1000mm分辨率:0.1mm

直线传感器:300mm测量范围:0-300mm分辨率:0.1mm(选配)

直线传感器:500mm测量范围:0-500mm分辨率:0.1mm(选配)

直线传感器:1000mm测量范围:0-1000mm分辨率:0.1mm(选配)

激光传感器测量范围:0-300mm,分辨率:0.1mm(选配)

线圈电流测量范围

040A,最小分辨率:0.01A

仪器电源

AC/DC 220V ± 10%50Hz ± 2%

触发电源

输出DC5270V连续可调

输出电流

220V电压以下20A(短时)

外触发

触发电压AC/DC10V300V,电流:120A(短时)

隔离开关测量范围



电压输出:DC5270V(可调)

电源输出时间:0.01-20秒(可设置)

断口信号最大采集时间为200

可测断口合、分闸时间、三相不同期、弹跳时间及次数

电压输出

DC5270V(可调)

主机体积

380×280×170mm

电源输出时间

0.01-20秒(可设置)

使用环境

-20℃~+50℃

相对湿度

90%
